Kích thước tiêu chuẩn cầu nâng ô tô 1-2-4 trụ để thiết kế móng cầu nâng

Việc chọn kích thước cầu nâng phù hợp với không gian và diện tích lắp đặt là vô cùng quan trọng khi sử dụng cầu nâng. Để đảm bảo việc đào hố móng và lắp đặt được chính xác và tiện lợi hơn, việc tìm hiểu kích thước chuẩn của cầu nâng là điều cần thiết. Thông tin về kích thước chuẩn của cầu nâng sẽ giúp bạn chuẩn bị tốt nhất cho việc lắp đặt. Nếu bạn không chắc chắn về kích thước phù hợp với không gian của bạn, hãy tham khảo các thông tin chi tiết trong bài viết dưới đây để có thể lựa chọn được kích thước phù hợp nhất cho việc sử dụng cầu nâng.

Kích thước cầu nâng 1 trụ

Thông số kỹ thuật của cầu nâng 1 trụ Ấn Độ như sau:

• Chiều dài của ty nâng: 2.2 mét (bao gồm lõi ty nâng và vỏ bọc ty nâng).
• Đường kính ty ngoài: 325 mm.
• Đường kính ty trong: 270 mm.
• Chiều cao nâng: 1500 mm.
• Ty nâng có chiều dài là 2.1 mét (bao gồm lõi và vỏ bọc bên ngoài của ty).
• Đường kính bên ngoài của ty là 325 mm.
• Đường kính bên trong của ty là 270 mm.
• Chiều cao nâng là 1500 mm.
• Bàn nâng nổi của cầu nâng 1 trụ có chiều dài là 4,4 mét cộng thêm đường dẫn ở đầu và cuối mỗi bên là 0,3 mét; tổng chiều dài của bàn nâng là 5 mét.
• Bàn nâng âm có kích thước chiều dài 4,4 mét và không có đường dẫn ở đầu và cuối.

Cầu nâng ô tô 1 trụ Việt Nam

• Ty nâng có chiều dài là 2.1 mét (bao gồm lõi và vỏ bọc bên ngoài của ty).
• Đường kính bên ngoài của ty là 325 mm.
• Đường kính bên trong của ty là 270 mm.
• Chiều cao nâng là 1500 mm.

Kích thước bàn nâng

• Bàn nâng nổi của cầu nâng 1 trụ có chiều dài là 4,4 mét cộng thêm đường dẫn ở đầu và cuối mỗi bên là 0,3 mét; tổng chiều dài của bàn nâng là 5 mét.
• Bàn nâng âm có kích thước chiều dài 4,4 mét và không có đường dẫn ở đầu và cuối.

Diện tích miệng móng

Miệng hố móng của cầu nâng 1 trụ cần có diện tích tối thiểu là 1m², có thể tăng kích thước nhưng không nên quá lớn để tránh gây khó khăn trong quá trình lắp đặt.

Đối với các cơ sở có diện tích hẹp, để tận dụng không gian kinh doanh khác, có thể tăng thêm khoảng 2m từ tim hố móng vào tường. Kích thước này đủ để mở cửa xe và cho phép thợ vệ sinh xe dễ dàng di chuyển.

Chiều sâu của móng

Để đảm bảo an toàn cho việc lắp đặt cầu nâng 1 trụ, kích thước chiều dài của nó tại Việt Nam là 2,1m, còn ở Ấn Độ là 2,2m. Vì vậy, khi đào hố móng cần đào sâu khoảng 2,4-2,5m và đổ thêm một lớp bê tông cốt thép bên dưới khoảng 0,2-0,3m để gia cố. Điều này giúp cầu nâng 1 trụ có độ bền và ổn định tốt hơn trong quá trình sử dụng.

Chiều cao mái che cầu nâng

Mái che nhà xưởng phải có chiều cao từ 4m trở lên để tránh va chạm khi nâng cầu lên. Với chiều cao của ty nâng là 1.5m cộng với chiều cao của xe ô tô là 2.3 – 2.5m, tuân thủ yêu cầu này sẽ giúp rửa được hầu hết các loại xe với tải trọng phù hợp.

 Kích thước cầu nâng 2 trụ

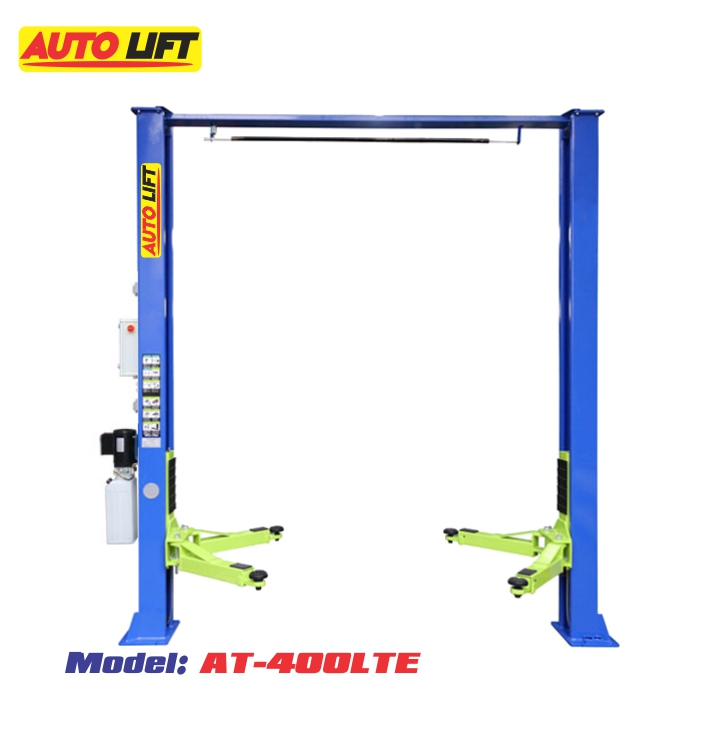

Cầu nâng 2 trụ giằng trên

Được đánh giá là một sản phẩm cầu nâng 2 trụ kiểu cổng an toàn, chắc chắn, bền bỉ bởi các chuyên gia. Cầu không bị rung lắc, chao đảo trong quá trình sử dụng và vận hành. Tuy nhiên, sản phẩm này chỉ có thể được lắp đặt ở các nhà xưởng có mái che có chiều cao từ 4m trở lên.

• Kích thước chiều cao cầu nâng 2 trụ: 372,2cm
• Kích thước chiều rộng tổng thể: 339cm
• Kích thước chiều rộng lòng trong: 283cm
• Sải tay ngắn từ 62,4cm tới 106,7cm; sải tay dài có kích thước từ 78,4cm đến 137,4cm.
• Chiều cao tối thiểu của cầu khi nâng - hạ là 10cm.
• Chiều cao của pad đỡ cho chiếc cầu hai trụ này từ 10cm - 18cm.

Cầu nâng 2 trụ giằng dưới

Để sử dụng được cầu nâng 2 trụ không cổng, người sử dụng cần phải đảm bảo chiều cao của nhà xưởng phù hợp với kích thước của sản phẩm, đặc biệt là với các nhà xưởng có mái che thấp. Với chiều cao của sản phẩm là 282,2cm, cần phải có khoảng trống đủ lớn để có thể nâng xe lên cao mà không bị va chạm với mái trần.

Tuy nhiên, đây là một sản phẩm có giá thành rất hợp lý và phù hợp cho những gara mới mở hoặc gara công suất thấp, bởi vì cầu nâng 2 trụ không cổng không yêu cầu một không gian lớn và có khả năng nâng được nhiều loại xe khác nhau. Với sải tay ngắn từ 72cm đến 110cm và sải tay dài từ 77cm đến 124cm, sản phẩm có thể đáp ứng nhu cầu nâng các loại xe khác nhau.

Để lắp đặt cầu nâng 2 trụ phù hợp nhất, người sử dụng cần đo đạc và tính toán các thông số cần thiết. Khoảng cách giữa hai móng cầu là 2870mm (tính từ tâm cầu) và cần đặt cầu cách tường tối thiểu là 1000mm để đảm bảo đủ không gian cho ô tô vào vị trí cầu. Ngoài ra, hố móng cầu cũng cần có kích thước (DxRxC) là 1m x 1m x 1m và chiều cao của mái trần tối thiểu phải đạt 4m để đảm bảo an toàn khi sử dụng sản phẩm.

Với những thông số trên, người sử dụng có thể lựa chọn cầu nâng 2 trụ không cổng để phù hợp với nhu cầu của mình và đảm bảo an toàn trong quá trình sử dụng.

Kích thước cầu nâng 4 trụ

Cầu nâng ô tô 4 trụ được thiết kế để nâng toàn bộ khối lượng của chiếc xe thông qua 4 móng nâng đặt ở 4 góc của xe. Với cấu trúc chắc chắn, khả năng chịu tải lớn, cầu nâng 4 trụ được ứng dụng rộng rãi trong các xưởng sửa chữa, gara bảo dưỡng ô tô chuyên nghiệp với quy mô lớn, có không gian và diện tích rộng.

Tùy vào từng model, cấu tạo, thương hiệu sản xuất, kích thước của cầu nâng ô tô 4 trụ sẽ có sự khác biệt. Tuy nhiên, thông thường cầu nâng 4 trụ có chiều cao từ 2,8m đến 4m, chiều rộng từ 3m đến 4,5m và sải tay nâng có thể điều chỉnh từ 80cm đến 1,5m.

Với khả năng nâng xe an toàn và chuyên nghiệp, cầu nâng ô tô 4 trụ giúp nhân viên kỹ thuật dễ dàng tiến hành các công việc sửa chữa, bảo trì và bảo dưỡng xe ô tô, tạo điều kiện thuận lợi hơn cho các hoạt động trong xưởng.

 Các thông số kỹ thuật của cầu nâng 4 trụ bàn nâng bụng gồm:

• Chiều dài bàn nâng: 5205mm
• Tổng chiều dài cả phần cầu dẫn: 6240mm
• Chiều rộng bàn nâng: 665mm
• Chiều rộng giữa 2 cột: 2950mm
• Chiều dài tấm trượt bánh sau: 1950mm
• Khoảng cách từ tấm trượt đến đĩa: 1540mm
• Chiều dài của bàn nâng bụng: từ 1385mm đến 2000mm
• Chiều cao nâng bụng: 400mm

 Cầu nâng 4 trụ thủy lực kiểm tra góc lái

• Chiều cao nâng: 1900 mm
• Chiều dài bàn nâng: 5100mm
• Tổng chiều dài cả phần cầu dẫn: 6180mm
• Chiều rộng bàn nâng: 630mm
• Chiều rộng giữa 2 cột: 2950mm
• Chiều dài tấm trượt bánh sau: 1950mm
• Khoảng cách từ tấm trượt đến đĩa: 2050mm

Kích thước của cầu nâng cắt kéo

Cầu nâng cắt kéo, hay còn gọi là cầu nâng kiểu xếp, là một trong những thiết bị không thể thiếu trong một xưởng dịch vụ sửa chữa ô tô. Kích thước của cầu nâng ô tô cắt kéo phụ thuộc vào từng model, cấu tạo và thương hiệu sản xuất.

Hiện nay, cầu nâng cắt kéo nâng bụng và cầu nâng cắt kéo nâng bàn là hai loại được sử dụng phổ biến nhất. Cầu nâng bàn được sử dụng để kiểm tra và cân chỉnh góc đặt bánh xe, kiểm tra sơ bộ hệ thống gầm.

 Trong gara sửa chữa xe ô tô chuyên nghiệp, cầu nâng kiểu xếp nâng bụng là một trong những thiết bị cần thiết để thực hiện các tác vụ bảo dưỡng, thay lốp, v.v. một cách dễ dàng và nhanh chóng.

Mong rằng thông tin về kích thước của các loại cầu nâng như 1 trụ, 2 trụ, 4 trụ, cắt kéo trong bài viết này sẽ giúp quý vị hiểu hơn về các thiết bị nâng hạ và đưa ra quyết định lựa chọn phù hợp. Để được tư vấn và hỗ trợ chọn mua cầu nâng ô tô, quý khách vui lòng.

Liên hệ Hotline 0946708598. hoặc có thể tham khảo chi tiết các loại cầu nâng ô tô
